伺服及动力刀塔
Servo&Powered Turret
點此新增文字...
系列产品
Products
伺服刀塔系列

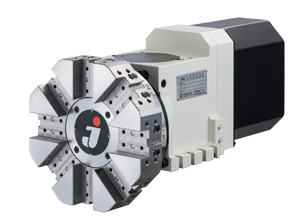

ST063R-8刀

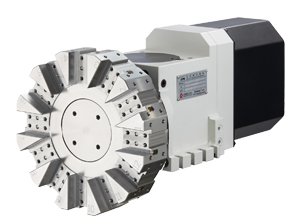

ST063R-12刀

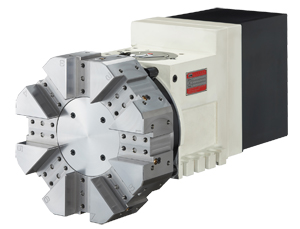

ST080R-8刀

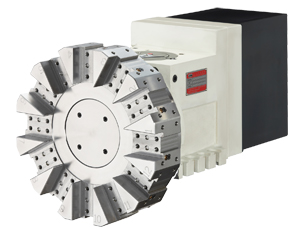

ST080R-12刀

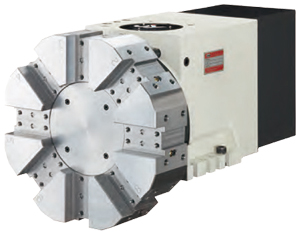

ST100R-8刀

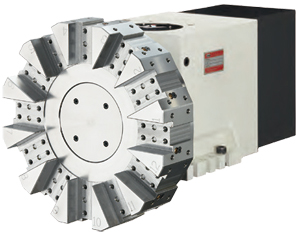

ST100R-12刀
ST125R-8刀
ST125R-12刀
ST160R-8刀
ST160R-12刀
升降法蘭型(MF)
动力刀塔系列

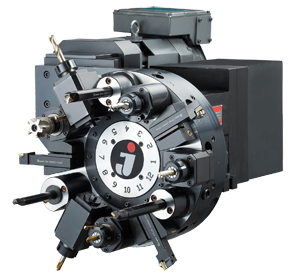

SP80

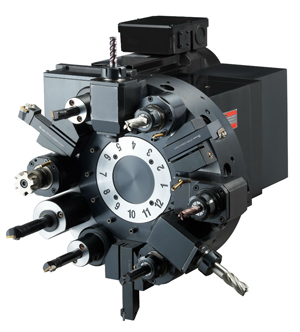

SP100
伺服刀塔特性
● 全系列采用三片离合齿及油压锁紧，耐用性高，适合重切削。
● 使用伺服马达、驱动器为动力源，来驱动刀盘旋转，动作快速，转一刀位只需0.1秒，定位精度 ±2秒。
● 刀盘不推出，免受刀屑、切削液侵入之虞，定位精准高，刚性强，重视性佳。
● 低噪音、耐用性佳。
● 可接受OEM/ODM订单制作。
规格表Specification |
|||||
| 型号 / MODEL | ST063R | ST080R | ST100R | ST125R | |
| 中心高度 Center Height |
63mm | 80mm | 100mm | 125mm | |
| 刀盘尺寸 Disc size |
刀数/ 8T Number of tools |
Disc size 对边 228mm |
Disc size 对边 270mm |
Disc size 对边 330mm |
Disc size 对边 380mm |
| 刀数/ 12T Number of tools |
Disc size 对边 290mm |
Disc size 对边 340mm |
Disc size 对边 380mm |
Disc size 对边 420mm |
|
| 离合器型式 Couolings type | 3 片/ Ø110 3Piece type |
3 片/ Ø140 3Piece type |
3 片/ Ø180 3Piece type |
3 片/ Ø220 3Piece type |
|
| 重复精度 Accuracy of repeatability |
±1" | ±1" | ±1" | ±1" | |
| 油压压力 (kg/cm2) Hydraulic working pressure |
25~30 | 30~35 | 35~30 | 25~30 | |
| 锁紧力 (kgf) Clamping force |
1650 | 2700 | 4500 | 6000 | |
| 齿数比 Gear speed ratio |
1:18 | 1:24 | 1:24 | 1:24 | |
| 重量 (不含刀盘) (kg) N.W.(without tool disc) |
35 | 65 | 105 | 125 | |
| 搪刀座 Boring tool Holder |
刀具规格 Ø20 |
刀具规格 Ø25、Ø32 |
刀具规格 Ø32、Ø40 |
刀具规格 Ø32、Ø40 |
|
| 外径刀 O.D. tool |
刀具规格 □ 20 |
刀具规格 □ 25 |
刀具规格 □ 25 |
刀具规格 □ 25 |
|
| 端面刀座 Facing tool Holder |
刀具规格 □ 20 |
刀具规格 □ 25 |
刀具规格 □ 25 |
刀具规格 □ 25 |
|
动力刀塔特性
● 旋转定位采用三片式离合齿及油压锁紧，耐用性高，适合重切削。
● 动力刀具最高转速可达R.P.M.5000/6000，扭力超强，适合铣切削、钻孔、攻牙。
● 动作快速，转一刀位只需0.1秒（相邻刀），定位精度±2秒，重复精度±1秒。
● 刀盘式采用VDI定点精度可达0.01mm（未装刀座），同心度达0.005mm
● 动力主轴马达可依不同控制器型号做改变，如发那科、三菱。
● 动力刀座的链接器采用DIN 1809接口。
● 旋转定位与动力刀具交换时间在1秒内。
规格表Specification |
|||
| 型号 / MODEL | SP80A | SP100A | |
| 中心高 Center height | mm | 80mm | 100mm |
| 刀数 Allowed number of tools | N | 12T | 8T/12T |
| 刀盘尺寸 Tool disc dimension | mm | Diameter Ø270 | Diameter Ø340 |
| 相邻刀换刀时间 Neighboring tool changing time | sec | 0.28 | 0.32 |
| 换最远刀时间 Farthest tool changing time | sec | 0.7 | 0.85 |
| 油压松开或夹紧时间 Hydraulic unciamping or clamping time | sec | 0.20 | 0.20 |
| 齿轮速比 Gear ratio for rotating | 1:24 | 1:24 | |
| 离合器型式 Couolings type | 三片式 / Ø140 3 piece type |
三片式 / Ø180 3 piece type |
|
| 伺服马达（刀盘旋转）Servo motor model(rotaing) | 1.0kw | 1.0kw | |
| 油压压力 Hydraulic working pressure | Kgf/cm² | 35 | 40 |
| 流量 Hydraulic flow rate | L/min | 30 | 30 |
| 油压推力 Thrusting force | Kgf | 3,200 | 5,200 |
| 重复精度 Accuracy of repeatability | sec | ±1" | ±1" |
| 主轴马达型号 Spindle motor model(tooling) | MITSUBISHI SJ-PF-3.7-01 |
MITSUBISHI SJ-PF-5.5-01 |
|
| FANUC α2 | ANUC α3 | ||
| 主轴最大转速（刀具端转速）Max speed at the power tooling | RPM | 6,000 | 5,000 |
| 驱动离合齿 Rotating tool holder coupling | DIN 1809 | DIN 1809 | |
| 传动速比 Gear ratio for power tooling | τ | 1:1 | 1:1 |
| 重量 Weight | Kg | 140 | 200 |
