凸轮式无间隙分度盘特性
● 无背隙
● 高刚性
● 传动效率佳
● 可预压
● 发热性低及良好的耐久性
● 传动刚性与价格更优于DD马达，拥有定位停止优势
四轴规格表
|
||||||

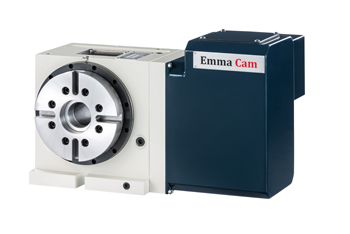

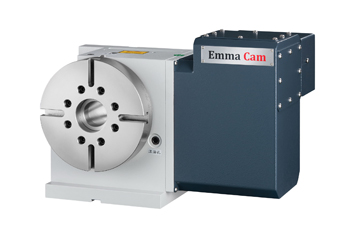

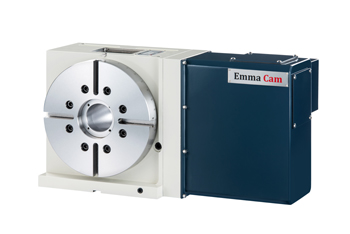

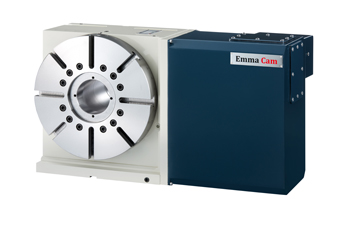

| 规格型号 Model | RA160 | RA200 | RT250 | RT320 | ||
| 工作盘直径Table Diameter | Ømm | 160 | 200 | 250 | 320 | |
| 中心高度Center Height | mm | 135 | 160 | 160 | 210 | |
| 中心孔径Spindle Hole | Ømm | 60H7/45 | 60H7/45 | 85H7/60 | 130H7/90 | |
| 盘面T 型沟尺寸T Slot Width | mm | 12H7 | 12H7 | 12H7 | 14H7 | |
| 定位键Guide Block Width | mm | 14H7 | 18H7 | 18H7 | 18H7 | |
| 使用马达Servo Motor | FANUC | α 4i / 4000 | α 4i / 4000 | α 8i / 3000 | α 12i / 3000 | |
| MITSUBISHI | HC102 | HC102 | HC152 | HF204 | ||
| 减速比Gear Ratio | - | 36 | 36 | 60 | 90 | |
| 最高回转数Max. Rotation Speed | rpm | 83 | 83 | 50 | 33 | |
| 最小设定单位Min. Increment | - | 0.001° | 0.001° | 0.001° | 0.001° | |
| 容许切削扭力Output Rated Torque | kg‧m | 20 | 20 | 56 | 95 | |
| 锁紧动力源Clamp System | 空压 | 空压 | 油压 | 油压 | ||
| 空压制锁力Pneumatic Clamping Torque | kg/cm2 | 5 | 5 | - | - | |
| 油压制锁力Hydraulic Clamping Torque | kg/cm2 | - | - | 35 | 35 | |
| 分割精度Indexing Accuracy | sec | 20 | 20 | 20 | 20 | |
| 重复精度Repeatability | sec | 6 | 6 | 4 | 4 | |
| 重量Weight | kg | 70 | 75 | 110 | 165 | |
| 容许承重 Allowable Work Weight |
 |
kg | 75 | 75 | 125 | 175 |
 |
kg | 150 | 150 | 250 | 350 | |
| 夹锁时容许负载 Allowable Load (When Table Clamped) |
 |
Kgf | 1400 | 1400 | 1400 | 2500 |
 |
FxL Kgf-m |
25 | 25 | 120 | 180 | |
 |
FxL Kgf-m |
100 | 100 | 180 | 470 | |
| 容许惯性 Allowable Work Inertia |
 |
Kg-m2 | 0.5 | 0.5 | 2.0 | 4.4 |
五轴规格表
|
||||||

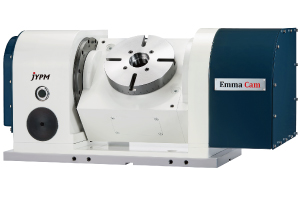

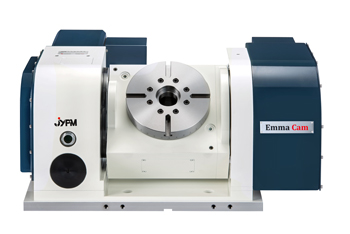

| 规格型号 Model | RF125 | RF210 | ||||
| 工作盘直径Table Diameter | mm | Ø125 | Ø210 | |||
| 中心高度(0°位置) Center Height at 0°Position | mm | 160 | 210 | |||
| 工作台高度 (90°位置) Center Height at 90°Position | mm | 230 | 290 | |||
| 工作盘中心孔径 Spindle hole | mm | Ø 25H7 | Ø 45H7 | |||
| 贯穿孔径 Through hole | mm | Ø 25 | Ø 45 | |||
| 盘面T型槽宽度 T slot width | mm | 12H7 | 12H7 | |||
| 导块宽度 Guide block width | mm | 18 | 18 | |||
| 使用马达Servo Motor | FANUC | R | αiF 2 | αiF 4 | ||
| T | αiF 4 | αiF 8 | ||||
| MITSUBISHI | R | HF-75S | HF-54S | |||
| T | HF-54S | HF-104S | ||||
| 减速比Gear Ratio | R | 1:36 | 1:36 | |||
| T | 1:36 | 1:60 | ||||
| 盘面最高转速 Max. rotation speed | rpm | R | 83.3 | 83.3 | ||
| T | 83.3 | 50 | ||||
| 最小设定单位Min. Increment | deg. | 0.001° | 0.001° | |||
| 可倾斜角度 Tilt Range | deg. | -30~+120 | -30~+120 | |||
| 分割精度 Indexing accuracy | sec | R | 40 | 20 | ||
| T | 60 | 60 | ||||
| 重复精度 Repeatability | sec | R | 6 | 6 | ||
| T | 8 | 8 | ||||
| 锁紧方式 Clamp System | kg/cm2 | R | 5(气压) | 5(气压) | ||
| T | 5(气压) | 5(气压) | ||||
| 锁紧扭矩 Output Torque at Brake | kgf/m | R | 10 | 20 | ||
| T | 18 | 30 | ||||
| 重量 (不含伺服马达) Weight | kg | 130 | 255 | |||
| 容许切削扭矩Allowable cutting torque | kg-m | 9 | 17 | |||
| 容许负载容量 Load Capacity |
 |
在水平 ( 0〫) (Kg) |
50 | 75 | ||
 |
在倾斜 (0~90 〫) (Kg) |
35 | 50 | |||
| 容许切削力(转台夹紧时) Allowable Load When Table Clamped |
 |
F Kgf |
400 | 750 | ||
 |
FxL Kgf-m |
10 | 20 | |||
 |
FxL Kgf-m |
18 | 30 | |||
| 容许惯性 Allowable Work Inertia |
 |
|
0.1 | 0.4 | ||
Comparison chart for roller gear cam. DD motor and worm gear. 对照表 ※Number of Stars: Advantages
|
凸轮设计 Roller Gear Cam |
直驱马达设计 DD Motor |
涡轮马达设计 Worm Gear |
|
| 背隙Backlash | ★★★ | ★★★ | ★ |
| 自锁能力Self-lock | ★★ | ★ | ★★★ |
| 散热性Generation of heat | ★★★ | ★ | ★★ |
| 成本Cost | ★★ | ★ | ★★★ |

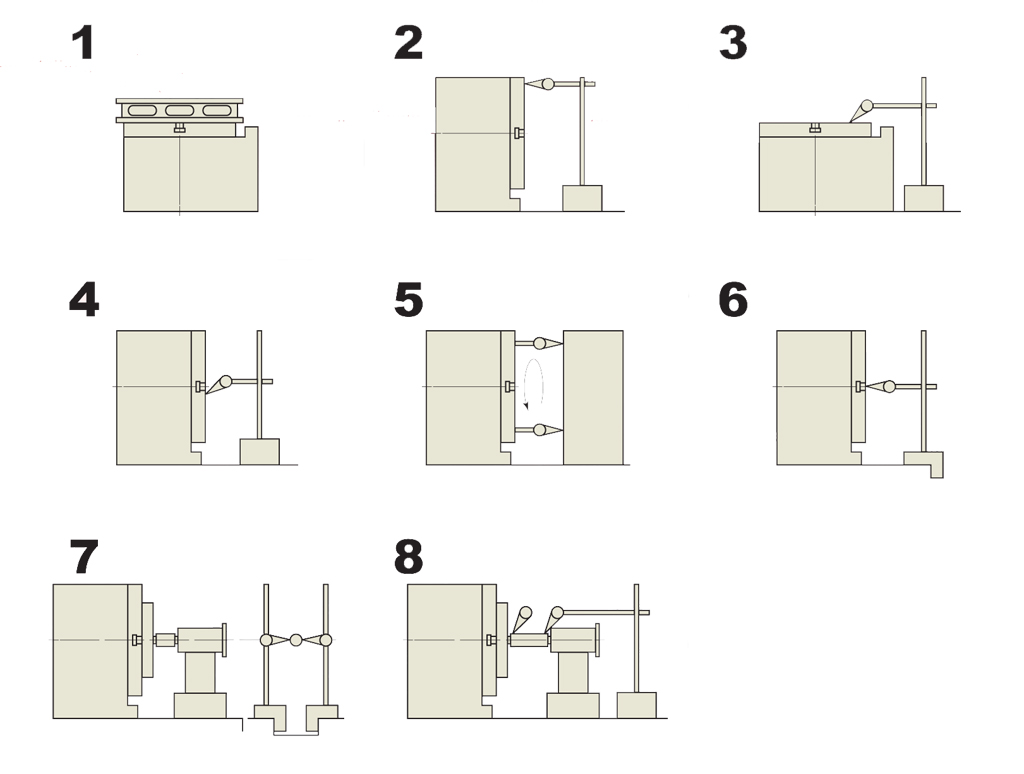

4 axis Accuracy Standard
四轴精度标准
| No. | 检查项目 | RT160 | RT200 | RT250 | RT320 | |
| 1 |
盘面真平度 Table top flatness |
0.015 | 0.015 | 0.002 | 0.002 | |
| 2 |
盘面旋转振幅 Table top runout |
0.01 | 0.01 | 0.01 | 0.01 | |
| 3 |
盘面与底部的平行度 Parallelism of table top to frame bottoma |
20mm | 0.02 | 0.02 | 0.02 | 0.02 |
| 4 |
基准中心孔旋转偏摆 Center bore runout |
前端 | 0.01 | 0.01 | 0.01 | 0.01 |
| 5 |
盘面与底座直角度 Perpendicularity of table top frame bottom |
20mm | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
| 6 |
盘面与底部定位块的直角度 Perpendicularity of table top to frame bottom guide blocks |
全长 | 0.02 | 0.02 | 0.02 | 0.02 |
| 7 |
转台及尾座两中心线和底面的定位块间的平行度 Parallelism of center line between rotary table and tailstock to frame bottom guide blocks |
30mm | 0.02 | 0.02 | 0.02 | 0.02 |
| 8 |
转台与尾座中心线高度差(尾座较高) High difference of both center line of rotary table and tailstock |
±0.03 | ±0.03 | ±0.03 | ±0.03 | |
| 9 |
分度精度(秒) Indexing accuracy (Arc sec) |
20 | 20 | 20 | 20 | |
5 axis Accuracy Standard

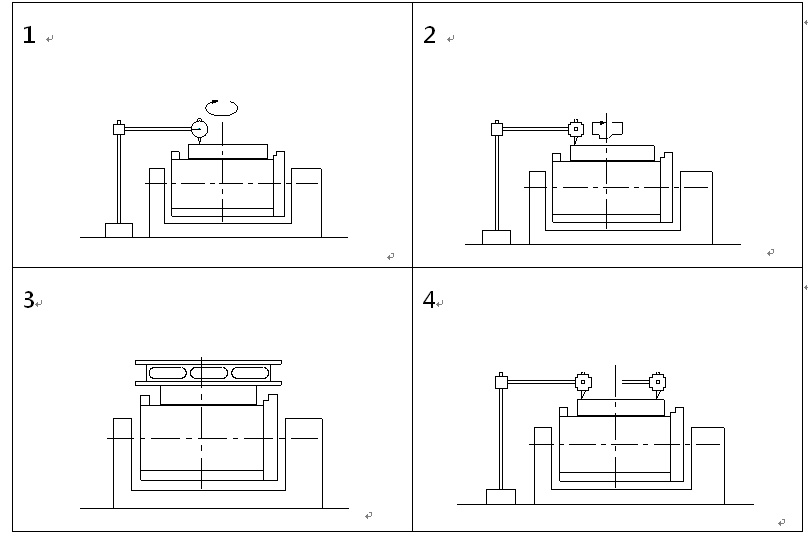

五轴精度标准
| No. | 测定项目 | RF125 | RF210 | |
| 1 |
分度盘中心孔旋转偏摆 |
0.01 | 0.01 | |
| 2 |
分度盘面偏摆度 |
0.015 | 0.015 | |
| 3 |
分度盘面真直度 |
0.01 | 0.01 | |
| 4 | 分割精度 | 旋转轴 | 40 | 20 |
| 倾斜轴 | 60 | 60 | ||
|
重复精度 |
旋转轴 | 6 | 6 | |
| 倾斜轴 | 8 | 8 | ||
