机构：仅由一个凸轮和转塔组合而成的简单机构，提供所需的各种型式间歇运动。

传动：机构以停止－转位－停止的方式运动，停止时不需要任何锁定组件即可定位。

运动：由于机构的精密设计，传动装置运转平顺且无震动和噪音。

分度：分割器的分割精确度取决于各个零件的精密配合，基本精度为±30 秒，如有特殊要求可达到更高的分割精确度。

性能：在凸轮曲线的特殊设计，使分割器在高速运转时减少了凸轮与滚子间的冲击。

因应用途不同提供所需的曲线：

一、变形梯型曲线　

二、变形正弦曲线　

三、变形等速曲线

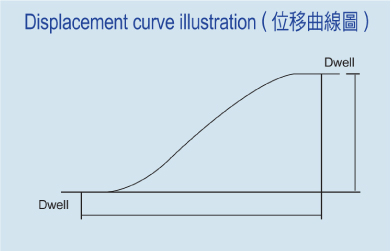

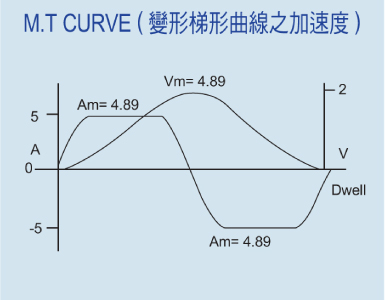

•变形梯形曲线（M.T CURVE）

变形梯形曲线是今天最广泛用于自动化机械高速凸轮用曲线，渐取代摆线而用于分度凸轮，其特色为最大加速度（AM ）值小，因此若加工精确，则可良好的应用在高速的凸轮上。

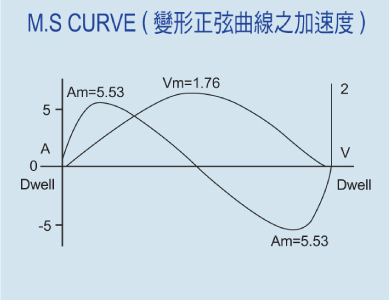

•变形正弦曲线（M.S CURVE）

此曲线为极平衡圆滑曲线，由于满足曲线的连续性及抑低的最大加速度（AM）值，因此用于负荷未知或变动的场合最不危险。

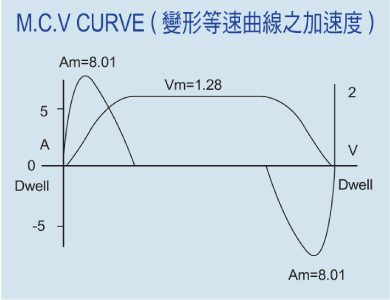

•变形等速曲线（M.C.V CURVE）

由下图可知，变形等速曲线适用于行程中需要等速运动之场合，但是由于此曲线的最大加速度（AM）值过大，相对产生之惯性亦大，因此除非要有等速运动之场合，否则应避免选用之。

運動概述

分度传动机构

●所谓分度装罝，就是作（停止->转位->停止->转位）的间歇性分割回转运动。

●停止：入力轴仍处于运动的状态，出力轴进入不回转的区间。

●分割：入力轴处于运动的状态，出力轴亦处于回转的运动状态。

●一般来说入力轴每一回转，出力轴作一次分割一次停止。

●再停止的任何一时间，即可进行加工、组合、检查等作业。

●出力轴上的旋转盘可用做自动旋转机器的主要动力来源。

●若出力轴上安装链轮或皮带轮，并与链条或皮带配合后，可间歇地传动流水线式的自动化机器。

摇摆传动机构

●摇摆装置就是由入力轴作连续等速回转，而出力轴作往复式回转运动的装置。

●除作单纯的往复式回转运动，还可以做某种程度回转的中间位置停留。

●位置或回转角度在允许的范围内可任意设置。　

●在出力轴上装置摇捍，并在其前端装上导轮及导杆使其作直线运动，可用作运输设备。

●若摇摆传动机构设计为间歇分各设备，则会增加机器的稳定度并使其高速化。

滚子传动机构

●滚子传动机构是低速传动机构的一种，即为减速机。提供稳定的旋转，没有间隙的现象，具有良好的扭矩。

●滚子齿轮式凸轮的咬合良好，机构能有效运作，可得到极高的传动效率。

●除了作为减速机应用之外，也可分度转盘确定最后位置的机构。

升降摇摆机构

●当传动机构运行时，旋转入力轴可使出力轴作出摇摆和升降动作。

●出力轴在摆动时可设定在旋转行程中允许的任一点停，也可依设计需要设定旋转角度和升降行程。

●升降摇摆机构可提供正确的定时、定位，可设置旋转、升降的配合时间。

●升降摇摆机构可进行（输送带→工作台→输送带）的运输工作。

升降分度机构

●升降分度机构可间歇的旋转的升降。

●出力轴在间歇分度时可设定在旋转行程中允许的任一点停止，也可依设计需要设定旋转角度和升降行程。

●升降分度机构可提供正确的定时、定位，可设置旋转、升降的配合时间。

●升降分度机构可用作运输设备，同时进行进料及出料的动作。
